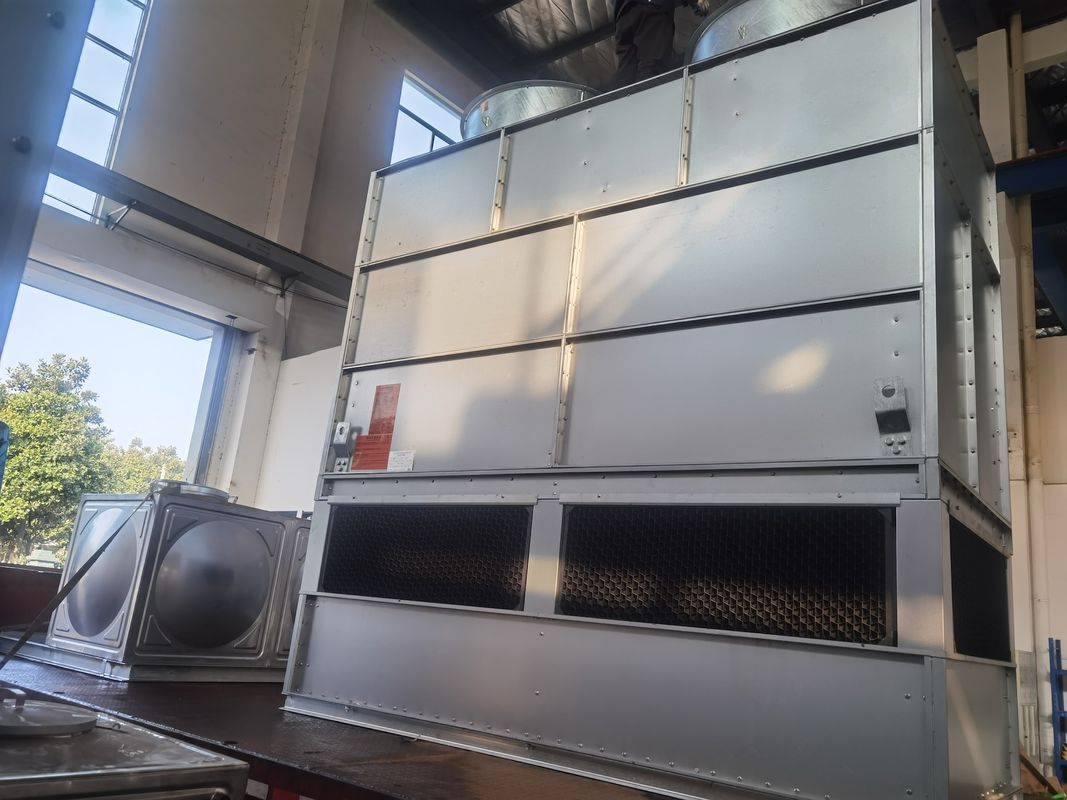

Gegenstrom-Kühlturm im geschlossenen Kreislauf

Gegenstrom geschlossener Kühlturm

Der gegenströmende geschlossene Kühlturm ist ein gegenströmendes geschlossenes Zirkulationswassersystem.die Strom und Wasser in hohem Maße spart. Aufgrund seiner kompakten Struktur und seiner geringen Größe kann es in der Werkstatt platziert werden, so dass es für die Kühlung der mittelfrequenten Stromversorgung, die mechanische Kühlung der Wasserwäsche usw. verwendet werden kann;die Wärmeaustauschfläche pro Flächeneinheit ist groß, so dass es für Niedertemperaturkühlprojekte (35-30°C) mit geringen Temperaturunterschieden, wie zum Beispiel Kühlung von Wärmepumpen aus Wasserquellen, Luftkompressoren usw. geeigneter ist. .

Kühlleistung:50 bis 250 T/h

Anwendungsbereiche:
Gießerei, Schmieden, Luftkompressoren, Zentralluftkonditionierer, Erdwärmepumpen, Wärmepumpen für Wasser, mechanische Wasserschirme, Druckgießmaschinen, Spritzgießmaschinen.[Anwendbare Medien]: reines Wasser, Löschmittel, Hydrauliköl

Strukturelle Merkmale

Effizientes Sprühwasserzirkulationssystem

Die neu entwickelte spezielle ABS-Düse hat die Vorteile eines großen Sprühwasseraufkommens, einer gleichmäßigen Wasserverteilung und keiner Verstopfung.Die vernünftige Wasserverteilung Pipeline Sprühen Höhe und Düse Anordnung kann eine einheitliche Wasserfilm auf der Außenwand der Spule bilden und den Wandfluss zu vermeidenDas Sprühwasserzirkulationssystem ist speziell mit einer Anti-Skalierungseinrichtung ausgestattet, um die Korrosion zu verlangsamen und den Wärmeaustausch zu erhöhen.Die Außen-Kirkulationswasserpumpe dient zur Verringerung des Energieverbrauchs und der Wartung.

Hochwirksamer und geräuscharmer Ventilator

Der Ventilator mit breiter Klinge, großer Schnurlänge und Raumdreh-Aluminium-Kühlturm, der den Nationalen Erfindungspreis gewann, hat hohen Wirkungsgrad, geringe Vibrationen,geringer Lärm und geringer EnergieverbrauchDer Ventilator und der Motor sind direkt miteinander verbunden, ohne Verzögerung, leicht zu warten, und der Motor ist ein Außenmotor mit hoher Temperaturbeständigkeit.



Fest und korrosionsbeständig

Um sicherzustellen, dass der geschlossene Kühlturm in extrem rauen Umgebungen einen normalen Betrieb beibehalten kann,Die Bauelemente des Turmkörpers und die Bodenplatte für die Wasseraufnahme bestehen aus gefalteten Edelstahlplatten, die Turmkarosserie und die Lüfterkanäle sind aus korrosionsfester Glasfaser

Komponenten und alle Verbindungselemente im geschlossenen Kühlturm sind aus Edelstahl.

Effizienter Wassersammler

Der dreidimensionale Wassersammler aus FRP-Material weist einen geringen Luftwiderstand und eine hohe Wasseraufnahmeeffizienz auf, die mehr als 99,99% des Wasservolumens ausmacht.Um die interne Wartung des Kühlturms zu erleichtern, ist der Wasserkollektor abnehmbar.



	Lüfter Das Belüftungssystem verwendet axiale Durchflussventilatoren aus Aluminiumlegierung, die speziell für Kühltürme entwickelt wurden, mit einer nach vorne geneigten Blechstruktur und einem stromlinienförmigen Einlasskanal,mit geringem Windwiderstand, hoher Luftvolumen, geringer Lärm und hoher Wirkungsgrad. Die nicht-Gurtantriebsstruktur reduziert die Anzahl der Getriebeinheiten und verwendet einen vollständig geschlossenen, selbstkühlenden, geräuscharmen Kühlturm,die die Vorteile kleiner Größe hat, leichtes Gewicht, gute Startleistung, zuverlässiger Betrieb und Langlebigkeit.
	Füllstoff Der speziell entworfene PVC-Honeybomb-Durchfluss und die Kurzschluss-Durchgangseinlassstruktur ermöglichen es der Luft, die Wärme im Wasser schnell abzuziehen.Der spezielle Füllflusskanal ermöglicht es dem Wasserstrom, eine große Fläche mit fließendem Wasserfilm auf der Füllfläche zu bilden, verlängert die Kühlzeit des Wassers im Füllstoff und verbessert die Wasserkühlung. Es hat die Vorteile eines kleinen Windwiderstandskoeffizienten, Anti-Aging und nicht leicht zu verformen.
	Sprinklersystem Die verwendete Wasserpumpe ist eine spezielle Pumpe für einen geschlossenen Kühlturm, die einen großen Durchfluss, einen geringen Wasserverbrauch, einen hohen Wirkungsgrad, geringen Lärm und eine geringe Leistung aufweist.Die verwendete Wasserpumpe ist eine spezielle Pumpe für VerdunstungskondensatorenDie Wasserpumpenmotorspannung beträgt 380 V, die Schutzniveaus IP55 und F.
	Kreislaufsystem Die Kreislaufwasserpumpe verwendet eine spezielle Rohrleitungspumpe für den geschlossenen Kühlturm, die eine stabile Leistung und geringen Lärm, Motorschutzniveau IP55 und Isolationsniveau F aufweist.Der Umlaufwasserbehälter verwendet SUS304 Edelstahlplatte, die gestempelt und geformt wird, mit schönem Aussehen und starker Druckbeständigkeit.

Arbeitsprinzip

Der Verdunstungskondensator ist die wichtigste Wärmeausrüstung des Kühlsystems.das vom Kompressor in das Kühlsystem entladene überhitzte Hochdruckkältemittelgas durchläuft das Kondensationsrohr im Verdampfkondensator, so dass das hochtemperaturförmige Kältemittel mit dem Sprühwasser und der Luft außerhalb des Rohres Wärme austauscht.das gasförmige Kältemittel kommt von oben in das Rohr und kondensiert sich von oben nach unten allmählich zu einem flüssigen KältemittelDie superstarke Windkraft des passenden, induzierten Luftzugventilators lässt das Sprühwasser die Oberfläche der Spule vollständig und gleichmäßig bedecken.Das Wasser verbessert den Wärmeaustausch durch die Nutzung des Windes.Das Sprühwasser wird bei erhöhter Temperatur teilweise in gasförmigem Zustand verwandelt, und eine große Menge Wärme wird durch die latente Wärme der Verdampfung des Wassers vom Wind weggenommen. The water droplets in the hot air are intercepted by the high-efficiency dehydrator and scattered into the heat exchange layer of the PVC water spray sheet with the rest of the water that has absorbed heatEs wird durch die durchströmende Luft gekühlt, die Temperatur wird verringert, und es gelangt in den Wassertank und zirkuliert dann weiter durch die zirkulierende Wasserpumpe.Das in die Luft verdunstete Wasser wird automatisch durch den Wasserstandsregler wieder aufgefüllt.

Wärmetauschröhren gibt es in vielen Formen, unter anderem in Kohlenstoffstahl (auch in runde und ovale Rohre eingeteilt), Aluminiumlegierung,und Rohre aus rostfreiem Stahl (auch in Rundrohre 314/316 und Wellrohren eingeteilt); darunterKohlenstoffstahl-Hochdipp-verzinkte Rohre (auch in runde und ovale Rohre unterteilt) Der Zinkdipp-Dampfkondensator ist das früheste Produkt, das verwendet wurde und für die meisten Haushalte verwendet wird. Es wird hauptsächlich für die Hochdruck-Gaskondensation und Kühlung verwendet. Der anwendbare Druckbereich beträgt 0-30MPa; der Aluminiumlegierung Verdunstungskondensator ist eine neue energieeinsparende neue Generation.Das Produkt eignet sich für die Kondensation von Kältemitteln für Eismaschinen, und der anwendbare Druckbereich beträgt 0-5 MPa; Edelstahlrohr-Dampfkondensatoren werden hauptsächlich in den Prozessen zur Kühlung und Kondensation von korrosiven Gasen in einigen chemischen Anlagen verwendet.

Die Hülle des Kühl-Dampfkondensators besteht in der Regel aus einem mit Kunststoff besprühtem verzinkten Blech, das die Eigenschaften von Edelstahl aufweist, rostfest ist,hat ein gutes Aussehen und ist leicht zu verarbeiten.

Funktionsprinzip

Das Sprühwasser wird von dem Wassersammeltank mit einer Wasserpumpe zum Sprührohr an der Oberseite des Verdampfkondensators transportiert.und durch die Düse auf die Außenfläche des Kondensationsrohrs gesprüht, um einen sehr dünnen Wasserfilm zu bildenEin Teil des Wassers im Wasserfilm absorbiert die Wärme und verdunstet zu Wasserdampf, der Rest fällt in den Wassersammeltank, der durch die Wasserpumpe zirkuliert.

Der axiale Strömungsventilator zwingt die Luft, die von der Oberseite und dem unteren Teil der Seitenwand durch die Spirale geschöpft wird,und der Füllstoff und die gesättigte heiße und feuchte Luft werden in die umgebende Atmosphäre abgegeben.Einige Wassertröpfchen, die in die heiße und feuchte Luft gezogen werden, werden vom Wasserkollektor abgefangen, der den Wasserverlust wirksam kontrolliert.Der Wasserdampf, der in der Atmosphäre verloren geht, wird durch das Schwimmbad gesteuert, um das Kühlwasser im System zu ergänzen.
