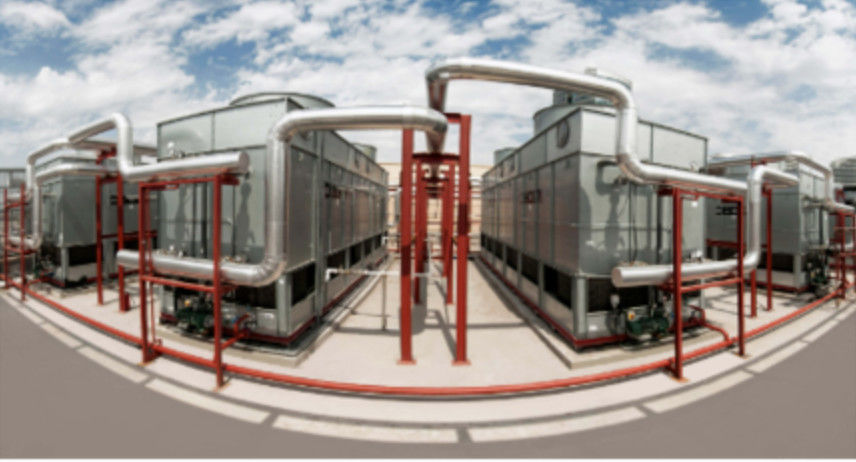

Galvanisierter Stahl Offener Kühlturm 250t Kühlturm Bac Kühlturm

Offener Kühlturm XE-OCT-250T



Strukturmaterialien

• Standardbaumaterialien
Die Kühlturm-Ausrüstung ist eine Rahmenstruktur mit höherer Festigkeit.Die Standardstruktur der Serie 1000 wurde von einer unabhängigen Schwingungstabelle getestet., mit einem SDS von 1,4 g und einem Windwiderstand von 60psdf. Mit regelmäßiger Wartung und Wasseraufbereitung, die G235 galvanisierte Stahlrahmenstruktur,die Paneele und die Lufteinlassfenster haben eine lange Lebensdauer und erfüllen die Anforderungen verschiedener Komfort-Klimaanlagen und industrieller Anwendungen.

• Material aus Edelstahl (optional)
Es gibt Baustoffe aus Edelstahl Typ 304.

• Keine Wasserentnahmeplattenstruktur (optional)
Der Kühlturm der Baureihe 1000 kann als wasserfreie Struktur ausgewählt werden, die direkt auf einem neuen oder bestehenden Betonbecken platziert werden kann.Diese Option schließt die Notwendigkeit einer Kaltwasserpfanne aus und senkt die WartungskostenBei der Installation mehrerer Einheiten kann es die Anforderungen an Rohrleitungen und Wasserpumpen vereinfachen und eine kostengünstige Methode zum Ersetzen des Wasserturms bieten.Es ist ein führender Hersteller von Verdunstungskühlung und Lieferant von wasserfreien Strukturen.

• Höhere Erdbeben- und Windwiderstandsstruktur (optional)
Erweiterte Stahlplatten und Bauteile, um höhere Anforderungen an Erdbeben- und Windbeständigkeit zu erfüllen.Alle modernisierten Geräte wurden auf der Vibrationstabelle des Prüfstandes getestet, um sicherzustellen, dass sie auch weiterhin unter Erdbebenbedingungen arbeiten können..

• Standardverzinkte Stahlplatten und Lufteinlassluften
Die robuste Rahmenkonstruktion ist mit galvanisierten Stahlplatten und Lufteinlassluften ausgestattet, um die Korrosionsbeständigkeit der Ausrüstung zu erhöhen und ihre Lebensdauer zu verlängern.

• Edelstahl-/Großfaserplatten und Lufteinlassluften (optional)
Es gibt eine Vielzahl von Platten und Lufteinlassfenstern, darunter Edelstahl und FRP.



Einführung des Produktes

1Struktursystem

• Metallbauteile für Türme:Der Turmkörper besteht aus 304 Edelstahl oder Baosteel Hot-Dip-verzinkter Stahlplatte, die leichtgewichtig ist und eine gute Steifigkeit aufweist.Die Teile sind sehr austauschbar.Sie können lange in rauen Umgebungen normal arbeiten.
• Komponenten der Turmoberfläche:hochwertiger Stahl, lang zeitlich rostfrei, schönes Aussehen, integriert in moderne Architektur.

2Wärmeaustauschsystem

• mit einer Breite von nicht mehr als 10 mm,

1) Sie besteht aus hochwertigem, modifiziertem PVC-Blatt, das durch vollautomatisches Vakuumformen gegen ultraviolette Strahlen und chemische Korrosion beständig ist.und die Leistungsindikatoren entsprechen den Anforderungen der NDG88-89 "Technische Vorschriften für Kunststoff-Füllstoffe für das Wassersprühen".

2) Der Füllstoff weist gute Flammschutz-Eigenschaften auf. Der Sauerstoffindex des Füllstoffs wird auf 38 getestet, was deutlich höher ist als die nationale Norm von ≥ 28.

3) Der Wassersprüh-Füllstoff ist in umgekehrter V-Form ausgelegt und im Inneren des Turms in Blöcken zusammengebaut, wodurch eine Verformung des Füllstoffs durch Verunreinigung durch Kompression vermieden wird.Der zusammengebaute Füllstoff hat die doppelte Funktion der Wärmeableitung und WasseransammlungDie Struktur mit großem Abstand zwischen den Partikeln sorgt dafür, daß der Füllstoff nicht blockiert wird, was nicht nur den Windwiderstand verringert, sondern auch die Gefahr einer biologischen Ableitung verringert.

4) Die große "Honeyball"-Struktur hat eine Ablenkungseffekt und eine gute einheitliche Luftverteilungseffekt, die die Wärmeaustauschintensität von Wasserdampf verbessert und stabilisiert.Die Kombination aus präziser Positionierung und gleichem Abstand erleichtert die Bildung einer großen Fläche fließender Wasserfolie, wobei das Wasser durch die Oberfläche fließt, wodurch der Wasserdampfwechsel gefördert wird.

• Spezielle Wasseransammlungsstruktur:Sie ist aus hochwertigem PVC-Material gefertigt und ist die führende in der heimischen Industrie.erheblich reduziert wird der Verlust von schwimmendem Wasser und der Menge an AufbereitungswasserDie schwimmende Wasserverlustrate des Kühlturms der LKN-Serie beträgt weniger als 0,001%.
• mit einem Durchmesser von mehr als 50 mmDas Bewässerungssystem verwendet die durch die Einführung neuer Technologien aus den Vereinigten Staaten hergestellte Düse als Hauptkomponente.hat keine beweglichen Teile im Inneren, ist korrosions- und alterungsbeständig, verbraucht während des Betriebs wenig Energie und ist durch die Gestaltung des inneren Kreises und des äußeren Quadrates nicht leicht zu blockieren,nicht gereinigt werden muss, und reduziert den Wartungsaufwand.

3Antriebssystem

• - Was ist los?Es handelt sich um einen geringen Raumverzerrten vorne geneigten Kühlturmventilator aus Aluminiumlegierung mit den Vorteilen geringer Lärmbelastung, großes Luftvolumen, hoher Effizienz, geringer Stromverbrauch und stabiler Betrieb.
• Motor:Es wird ein vollständig geschlossener, selbstkühlender, geräuscharmer Kühlturmmotor verwendet.einfache Positionierung, gute Anlaufleistung, zuverlässiger Betrieb und bequeme Wartung.und spezielle Entwässerungslöcher auf dem Montagesitz, die für heiße und feuchte Umgebungen ausgelegt sind, stellen sicher, dass der Motor nicht durchnässt wird und lange Zeit ohne Beschädigung läuft.
• Motorrahmen:internationaler Konzept, einmal auf dem Stahlrahmen des Turms positioniert, mit wenigen Teilen, einfacher Montage, guter Steifigkeit, geringer Vibration, hoher Stabilität,nicht durch Veralterung der Glasfasern betroffen, und nicht leicht zu beschädigen Getriebe Teile.
• Verringerer:Ausgestattet mit hochpräzisen importierten Lagerstücken, dreischichtigen Sicherheitsöldichtungen, guter Wasserdichtigkeit, um zu verhindern, dass Wasserdampf die Lager korrodiert.Scheibenförmige Stahlsitzstütze und Gusseisenplattenpulle, kompakte Struktur, mit statischer Balance-Kontrolle, stabiler Betrieb, geringer Geräuschbelastung.Konstruktion eines Reduktors mit Wartungsdüse, einfache tägliche Wartung.
• Gürtel:Wir verwenden einen hocheffizienten und starken japanischen V-Gürtel, der aus einem hervorragenden polymerierten thermoplastischen elastischen Material besteht, der verschleißfest, ölfest, wasserfest und alterungsbeständig ist.hat eine gute Biegefähigkeit, ist nicht leicht zu verlängern, hat eine gute Fahrstabilität und eine lange Lebensdauer.

4Zusätzliches System

• Luftkanal:Durch den speziellen stromlinienförmigen Lufteinlass und die präzise Lüftungslücke ermöglichen die Luftströme einen reibungslosen Eintritt in den Luftkanal und verhindern so die Entstehung von Wirbeln und den Energieverbrauch des Ventilators.Der Luftkanal ist mit einem Diffusionsdämpfer ausgestattet, wodurch die Windgeschwindigkeit an der Luftausläufe reduziert, der kinetische Energieverlust reduziert, Energie gespart, der Rückfluss von feuchter und heißer Luft reduziert und Lärm reduziert wird.die leicht zu montieren ist.
• Wasserzufuhr:Das Wasserauffüllkegelventil ist auf dem geneigten Grundbecken installiert, wodurch die Wasserauffüllung angepasst und der Wasserstand im Grundbecken beobachtet werden kann.Die geneigte Bodenbeckenkonstruktion fördert die Reinigung und Entwässerung des Bodenbechens.
